高压悬辊磨粉机

您的当前位置:选矿设备 > 首页 > 球磨机系列设备

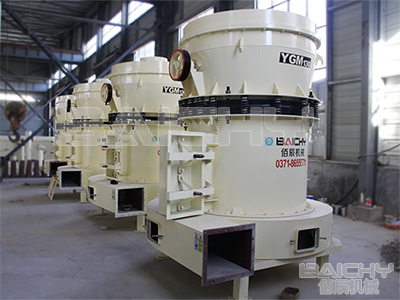

高压悬辊磨粉机

高压悬辊磨粉机

【推荐进料】0-25mm   【推荐细度】120目-325目   【生产能力】0.6t/h-5t/h
【应用范围】
中小型矿山、化工、建材、冶金、耐火材料、水泥等行业。
【适用物料】
加工莫氏硬度七级以下,湿度在6%以下的各种非易燃易爆矿石,如 石膏、 滑石、 方解石、 石灰石、 大理石、 重晶石、 白云石、 花岗岩、 高岭土、 铝矾土、 氧化铁红、 铁矿等。

  • stone1.jpg
  • stone2.jpg
  • stone3.jpg
  • stone4.jpg
全国24小时销售热线:0371-86555711


产品简介

高压悬辊磨粉机是我公司工程师结合多年雷蒙磨粉机的现场经验,潜心研发改进的一种现代化磨粉机的升级产品,同时也开创了工业制粉领域效率高、低能耗的新纪元。

  • 1
  • 2
  • 3
  • 4
  • 1
  • 2
  • 3
  1.
  2.
  3.


设备优势

生产成本低, 稳定性好,性能高

基座采用高强度、防振裂球墨铸铁,中机体与基座采用软连接,无刚性接触,有效避免磨腔内产生的振动传给中机体、分析机造成部件损坏,也可有效提高分析精度。
减速机,过载保护
采用减速机,运转平稳、性能可靠,有效提高整机稳定性。减速机与电机采用三角带传递动力,有利于过载保护。
分析机采用变频调速
分析机采用变频调速,比用电磁调速节能,调速控制无误,过程控制机动性好,自动化程度高。
旋风集粉器

集粉效率高,投资费用低,集粉过程中可隔离大部分细小尘埃。旋风集粉器集粉定量排出,有效降低整条风力系统的压力损失。用户也可根据成品粉尘含量选配“旁路集粉器”,减少尘埃含量。生产成本低, 稳定性好,性能高
基座采用高强度、防振裂球墨铸铁,中机体与基座采用软连接,无刚性接触,有效避免磨腔内产生的振动传给中机体、分析机造成部件损坏,也可有效提高分析精度。
减速机,过载保护
采用减速机,运转平稳、性能可靠,有效提高整机稳定性。减速机与电机采用三角带传递动力,有利于过载保护。
分析机采用变频调速
分析机采用变频调速,比用电磁调速节能,调速控制无误,过程控制机动性好,自动化程度高。
旋风集粉器
集粉效率高,投资费用低,集粉过程中可隔离大部分细小尘埃。旋风集粉器集粉定量排出,有效降低整条风力系统的压力损失。用户也可根据成品粉尘含量选配“旁路集粉器”,减少尘埃含量。

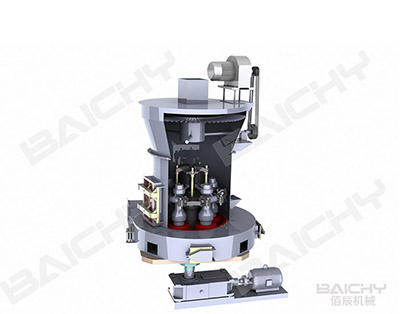

工作原理

原矿物料细碎后,由提升机将物料送至小料仓,再经振动给料机均匀连续的送入主机磨室内,高压弹簧产生的作用力和主轴的高速旋转产生的作用里,一并转换为强大的离心力,磨辊向外摆动,紧压于磨环,铲刀铲起物料送到磨辊与磨环之间,在强大的离心力下,磨辊滚动碾压可将物料一次性研磨更加透彻。物料研磨后的细粉随鼓风机的循环风被带入分析机进行分选,细度过粗的物料落回重磨,合格细粉随气流进入成品旋风集粉器,并经出粉管排出,即为成品。在磨室内因被磨物料中有水分,研磨时生热,水气蒸发,以及整机各管道接口不严密,外界气体被吸入,使循环气压增高,保证磨机在负压状态下工作,所增加的气流量通过余风管排入除尘器,被净化后排入大气。



客户案例查看更多案例 >>

四川彭州水电基础设施建设

四川彭州水电基础设施建设 该项目位于四川彭州,主要加工物料为河卵石,成品用于当地水电基础设施建设。该项目采用三段破碎流程,其中颚式破碎机广泛用于…… 生产情况 加工物料:河卵石   产量:1000t/h

山东青岛某干粉砂浆生产线

山东青岛某干粉砂浆生产线 鉴于客户加工物料为硬质花岗岩,磨蚀性高,对耐磨要求很高。PE系列大型颚式破碎机PE600 x 900作为首道破碎工序,减少硬岩…… 生产情况 加工物料:硬质花岗岩   产量:150 t/h



技术参数

型号 磨辊数量(pcs) 磨环直径和高度
(mm)
磨环直径和高度
(mm)
进料尺寸
(mm)
成品粒度(mm) 生产能力(t/h) 主机功率(Kw) 外形尺寸(mm)
YGM65 3 210×150 650×150 ≤15 0.613-0.033 0.4-1.8 15 4100×3300×4500
YGM75 3 260×150 780×150 ≤15 0.613-0.033 1-3 18.5 4300×3500×5100
YGM85 3 270×150 830×150 ≤20 0.613-0.033 1.2-4 22 5300×4100×5200
YGM85B 3 270×150 830×150 ≤20 0.613-0.033 1.2-3.5 22 5300×4100×5200
YGM95 4 310×190 950×190 ≤25 0.613-0.033 2.1-5.6 45 7100×5900×7900
YGM130 5 410×230 1280×230 ≤30 0.613-0.033 2.5-9.5 90 7900×8000×9700
YGM160 6 450×300 1600×300 ≤35 0.613-0.033 8-16 132 12550×5700×8355
YGM190 6 500×330 1900×330 ≤40 0.613-0.033 18-36 250 11200×8530×9685
