格子球磨机

您的当前位置:选矿设备 > 首页 > 球磨机系列设备

格子球磨机

格子球磨机

【有效容积】2.2L-75.95L  【处理量】0.4 t/h -20t/h  【电机功率】131KW-1562KW
【应用范围】
格子型球磨机用来粉磨各种矿石及其他物料,被广泛地应用于选矿、建筑及化工工业等国民经济各部门。
【适用物料】
金银矿、钼矿、铀矿、铜矿、铅锌矿的再磨;碳酸钙、高岭土、云母、滑石、重晶石、氧化铁红、石墨、煤、铁氧体、锆英砂、电解锰、二氧化锰和水煤浆等。

  • stone1.jpg
  • stone2.jpg
  • stone3.jpg
  • stone4.jpg
全国24小时销售热线:0371-86555711


产品简介

格子型球磨机与普通球磨机的区别在于其排矿尾部安装有排矿格子板, 安装排矿格子板的作用是:在湿式格子型球磨机作业时可以防止矿浆倒流和较粗大颗粒堵塞排料装置。矿浆在排矿端下部通过格子衬板上的孔隙流入扇形仓室,然后随着筒体的旋转被带到上部并沿孔道排出机外。



设备优势

此球磨机设备由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。
格子型球磨机备有慢速传动装置,可使筒体获得0.1r/min的转速,以便盘车、维修或松动负荷。采用液压千斤顶装置,供检修时顶起回转部用,可省去昂贵的大型桥式吊车。



工作原理

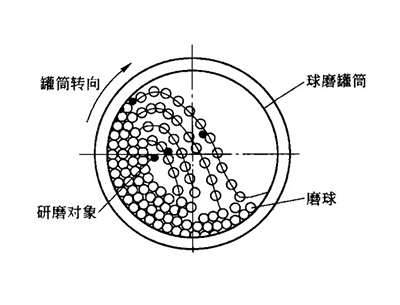

湿式格子型球磨机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到指定高度后落下,对物料产生重击和研磨作用。物料在一仓达到粗磨后,经单层隔仓板进入二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。



客户案例查看更多案例 >>

四川彭州水电基础设施建设

四川彭州水电基础设施建设 该项目位于四川彭州,主要加工物料为河卵石,成品用于当地水电基础设施建设。该项目采用三段破碎流程,其中颚式破碎机广泛用于…… 生产情况 加工物料:河卵石   产量:1000t/h

山东青岛某干粉砂浆生产线

山东青岛某干粉砂浆生产线 鉴于客户加工物料为硬质花岗岩,磨蚀性高,对耐磨要求很高。PE系列大型颚式破碎机PE600 x 900作为首道破碎工序,减少硬岩…… 生产情况 加工物料:硬质花岗岩   产量:150 t/h



技术参数

规格型号 筒体直径(㎜) 筒体长度(㎜) 有效容积(m³) 磨机转速(r/min) 研磨体装载量(t) 传动方式 主电机 备注
功率(kw) 转速(r/min)
MQS15×24 1500 2400 3.7 29.2 7.6 边缘 90 730
MQS15×30 1500 3000 5 26.6 9 边缘 95 742 鼓型给料机
MQS15×30 1500 3000 4.6 26.6 10 边缘 90 742 橡胶衬板
MQS21×30 2100 3000 9.4 22.1 20 边缘 220 740
MQS24×30 2400 3000 12.2 21 25 边缘 250 980
MQS24×70 2400 7000 26.66 21 54 边缘 475 740 橡胶衬板
MQS27×21 2700 2100 10.6 19.7 22 边缘 280 733
MQS27×36 2700 3600 18.5 20.5 39 边缘 400 187.5
MQS27×40 2700 4000 20.5 20.24 38 边缘 400 187.5
MQS27×60 2700 6000 34.4 19.5 53 边缘 630 589
MQS29×41 2900 4100 26 19.34 42 边缘 450 740
MQS31×64 3100 6400 43.7 18.3 56 边缘 1000 167
MQS32×31 3200 3100 22.65 18.3 46.9 边缘 500 167
MQS32×36 3200 3600 26.3 18.3 54 边缘 630 167
MQS32×45 3200 4500 32.9 18.3 68.5 边缘 800 167
MQS32×54 3200 5400 39.4 18.3 81.6 边缘 1000 167
MQS36×45 3600 4500 41.4 17.25 86 边缘 1000 167
MQS36×60 3600 6000 54 17.3 112 边缘 1400 167
MQS36×85 3600 8500 79 17.4 144 边缘 1800 743
MQS40×60 4000 6000 69.8 16 126 边缘 1500 200
MQS40×67 4000 6700 76 16 155 边缘 1600 980
MQS40×1335 4000 13500 157 16.5 280 边缘 3300 980 橡胶衬板
